Dati tecnici
Auslegungen & Tischbeine
Scheda dati
Schneelast max.: sk = 1,8 kN/m²
Windlast max.: qp = 0,5 kN/m²
Modulbelegung: 2 Module hoch, Hochformat, 2 bis 22 Spalten
Modulanzahl: 4 bis 44 Module
Modulmaße: 1.722–1.762 × 1.134 mm, Rahmenhöhe 30–42 mm
Tischbreite: 2.400 bis 25.600 mm je nach Auslegung
Neigung: 25° serienmäßig, 10°–30° in 2,5°-Schritten einstellbar
Höhe Modulunterkante: ca. 600 mm über Grund
Höhe Moduloberkante: ca. 2.150 mm über Grund
Pfosten: C-Profil 129 × 78 × 25 × 3 mm, L = 1.400 mm
Stahlfuß: 300 × 300 mm, 4 × Loch Ø 17,5 mm, 11 kg, feuerverzinkt
Stützweite: 1.800 bis 2.800 mm je nach Auslegung
Fundamentempfehlung: 80 × 80 × 120 cm, Beton C25/30 XF3, Baustahlgitter CQS 80 / BSt 550B
Verankerung: 4 × Hilti HST3-R M16 × 170, 15 mm schwindarmer Vergussmörtel
Bodenpressung: charakteristisch mittlere Bodenspannung min. 150 kN/m²
Material: Stahl S355, feuerverzinkt
Schweißausführung: EXC3 nach EN 1090
Modulklemmen: Click, silber, inkl. Erdungspins
Lieferumfang: komplettes Tisch-Kit inkl. Stahlfüße, ohne Module, Betonfundament und Bodenanker
Windlast max.: qp = 0,5 kN/m²
Modulbelegung: 2 Module hoch, Hochformat, 2 bis 22 Spalten
Modulanzahl: 4 bis 44 Module
Modulmaße: 1.722–1.762 × 1.134 mm, Rahmenhöhe 30–42 mm
Tischbreite: 2.400 bis 25.600 mm je nach Auslegung
Neigung: 25° serienmäßig, 10°–30° in 2,5°-Schritten einstellbar
Höhe Modulunterkante: ca. 600 mm über Grund
Höhe Moduloberkante: ca. 2.150 mm über Grund
Pfosten: C-Profil 129 × 78 × 25 × 3 mm, L = 1.400 mm
Stahlfuß: 300 × 300 mm, 4 × Loch Ø 17,5 mm, 11 kg, feuerverzinkt
Stützweite: 1.800 bis 2.800 mm je nach Auslegung
Fundamentempfehlung: 80 × 80 × 120 cm, Beton C25/30 XF3, Baustahlgitter CQS 80 / BSt 550B
Verankerung: 4 × Hilti HST3-R M16 × 170, 15 mm schwindarmer Vergussmörtel
Bodenpressung: charakteristisch mittlere Bodenspannung min. 150 kN/m²
Material: Stahl S355, feuerverzinkt
Schweißausführung: EXC3 nach EN 1090
Modulklemmen: Click, silber, inkl. Erdungspins
Lieferumfang: komplettes Tisch-Kit inkl. Stahlfüße, ohne Module, Betonfundament und Bodenanker
| Auslegung | Module | Tischbreite | Tischbeine | Stützweite |
|---|---|---|---|---|

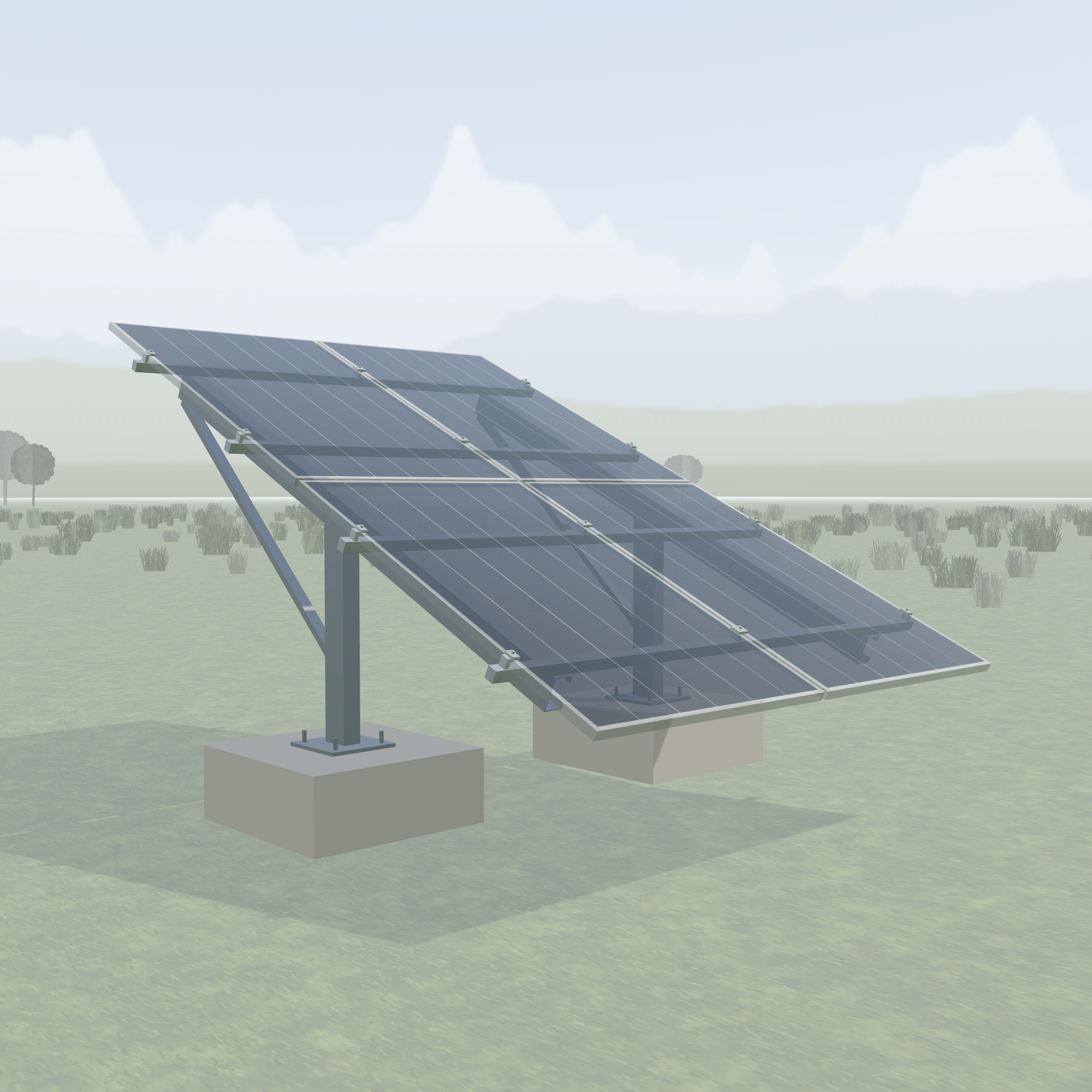

| 2x2 | 4 | 2.400 mm | 2 | 1.800 mm |

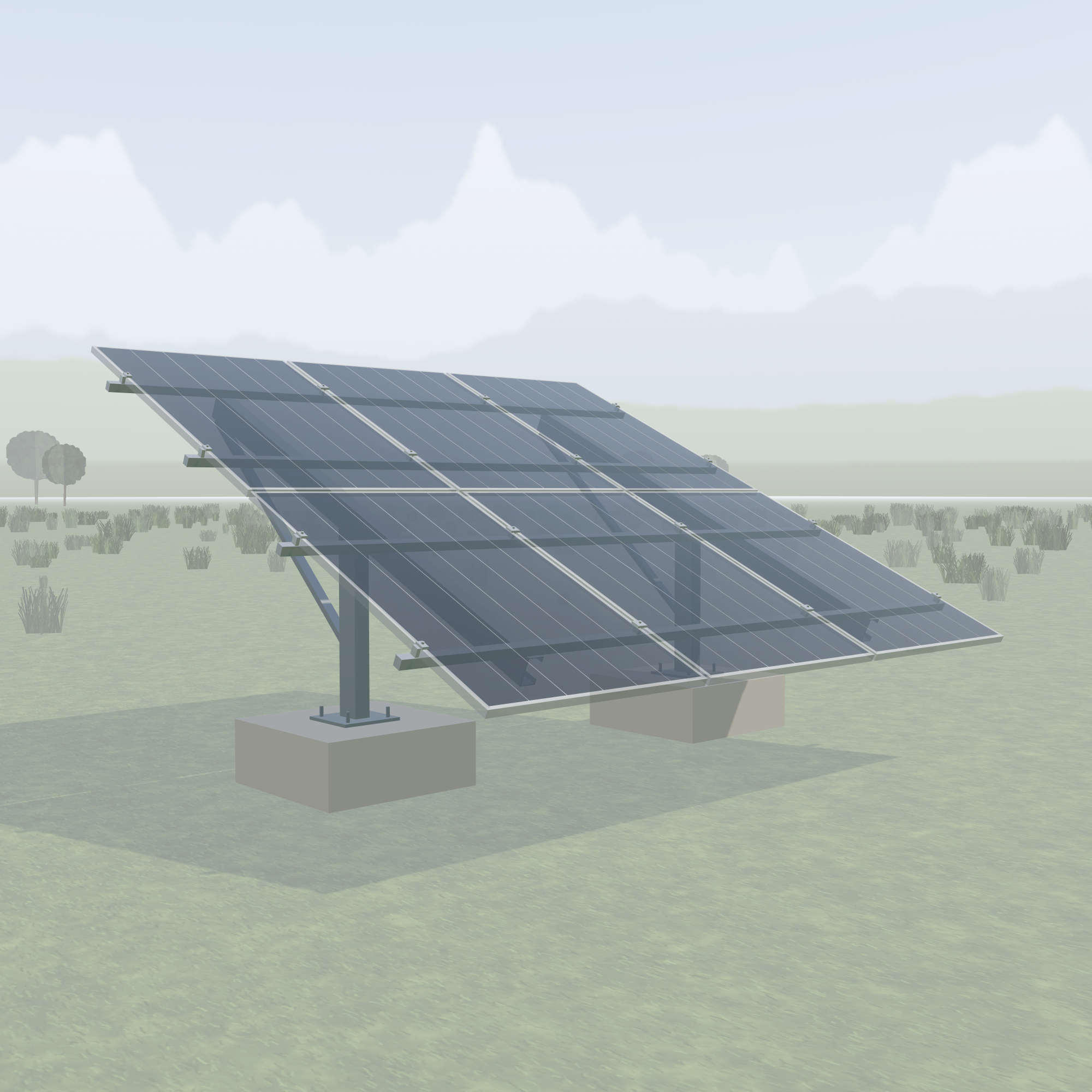

| 2x3 | 6 | 3.600 mm | 2 | 2.300 mm |

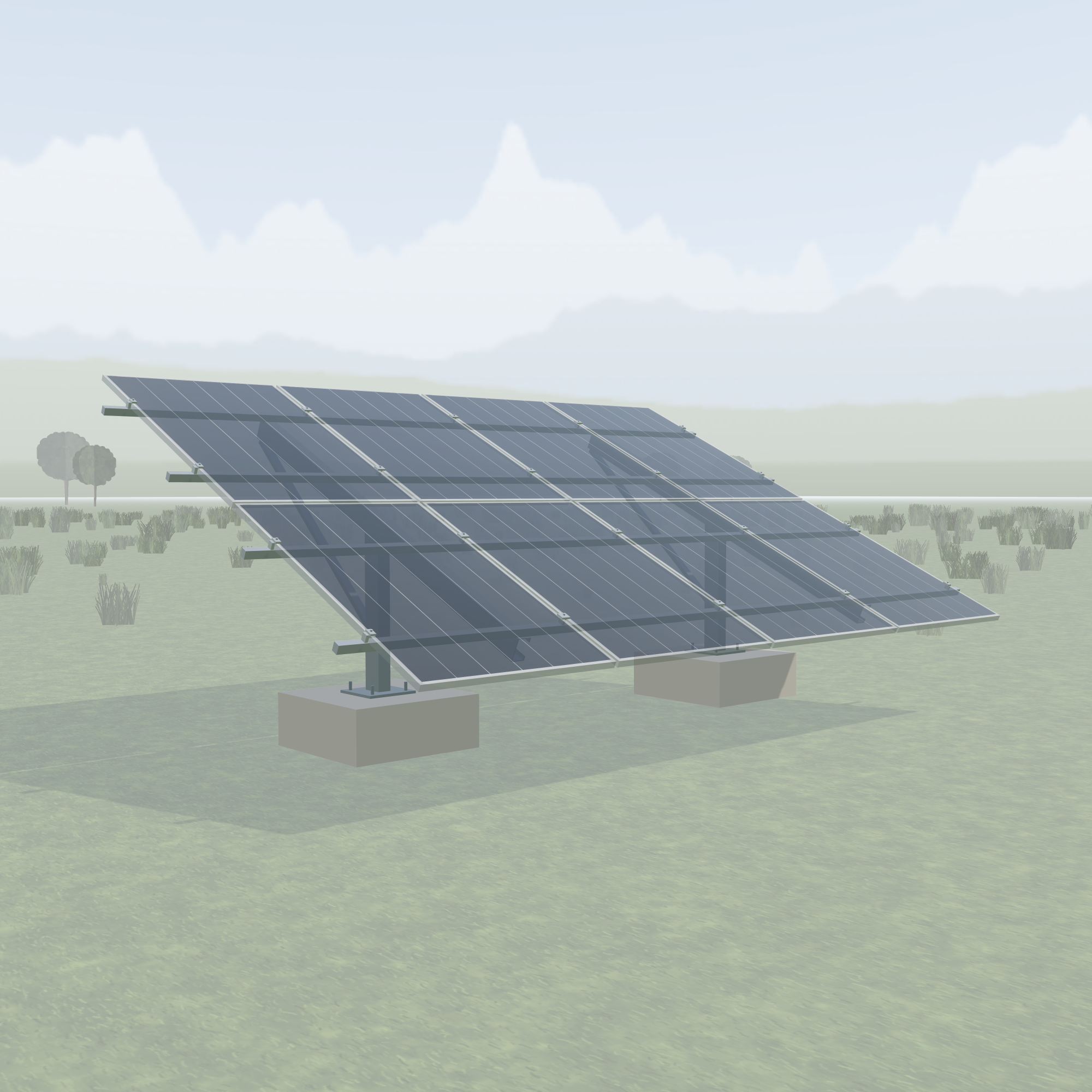

| 2x4 | 8 | 4.900 mm | 2 | 2.800 mm |

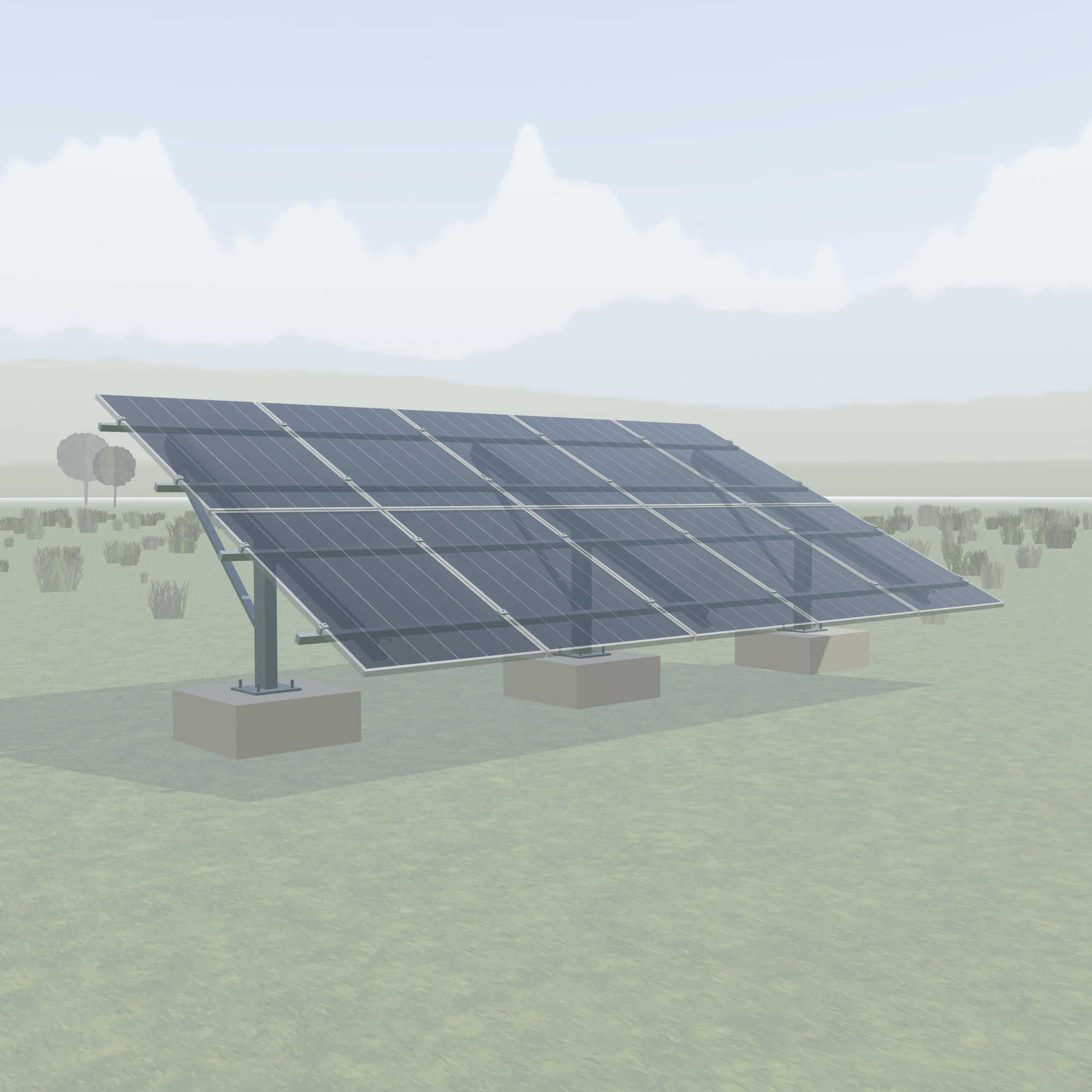

| 2x5 | 10 | 6.000 mm | 3 | 2.500 mm |

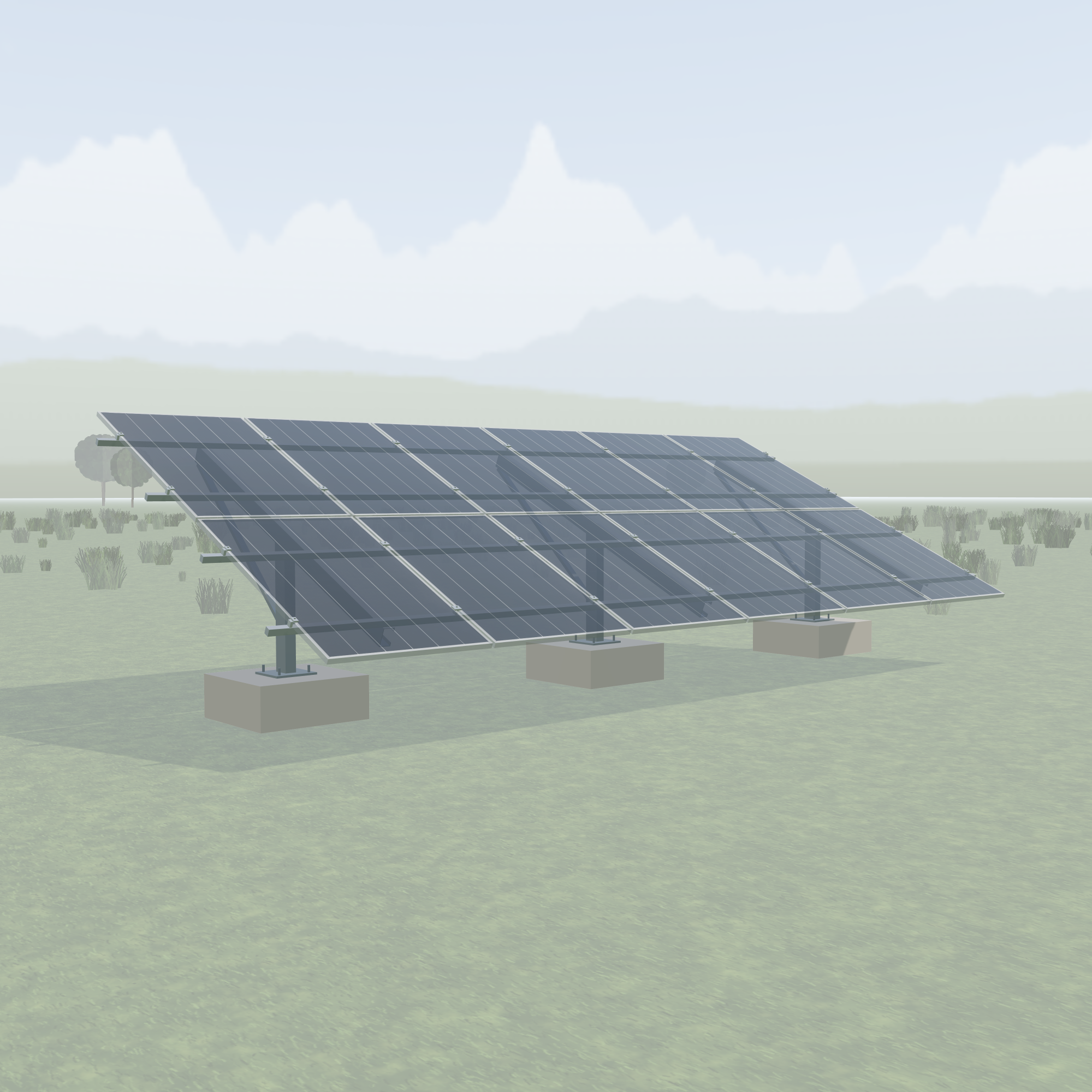

| 2x6 | 12 | 7.200 mm | 3 | 2.800 mm |

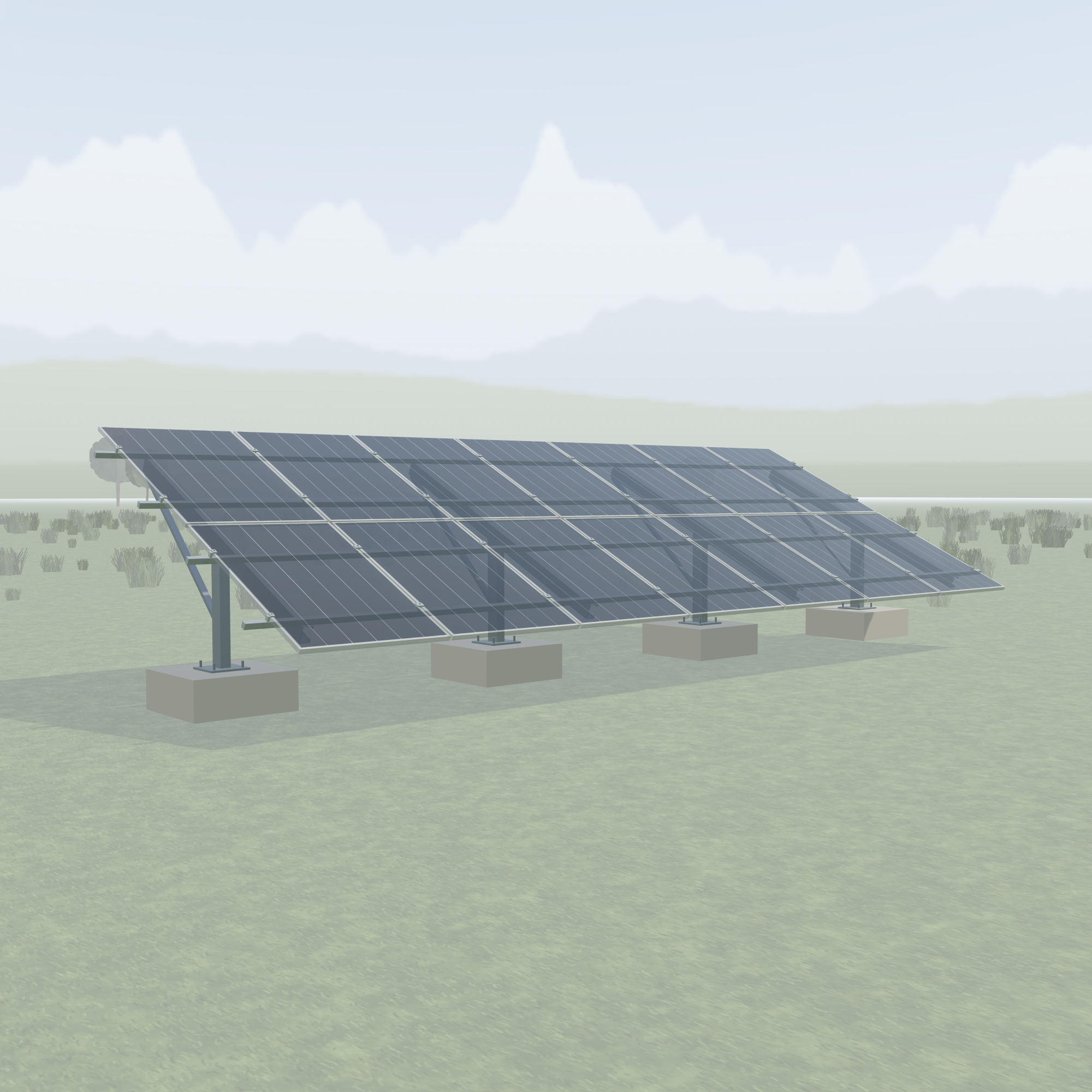

| 2x7 | 14 | 8.400 mm | 4 | 2.500 mm |

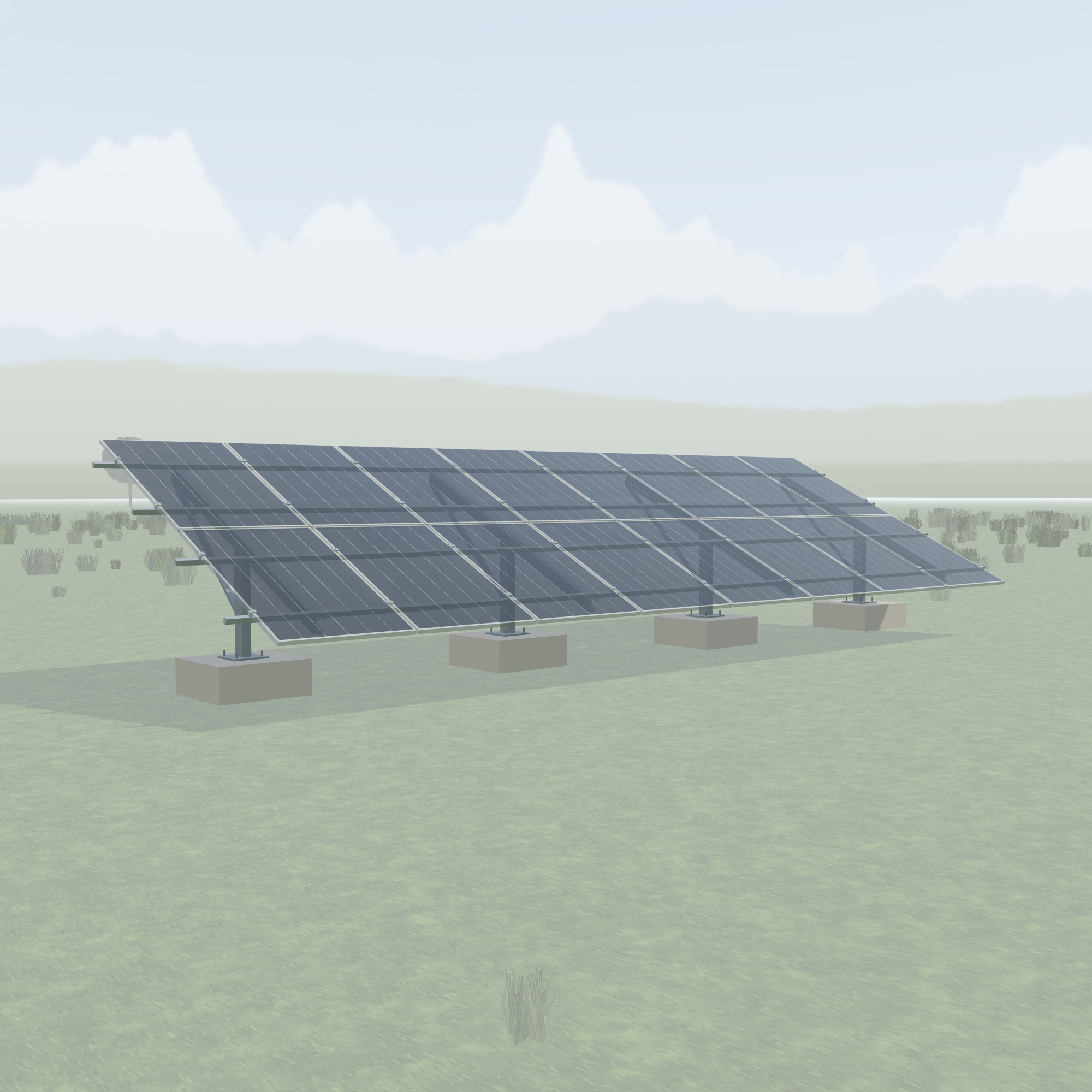

| 2x8 | 16 | 9.600 mm | 4 | 2.700 mm |

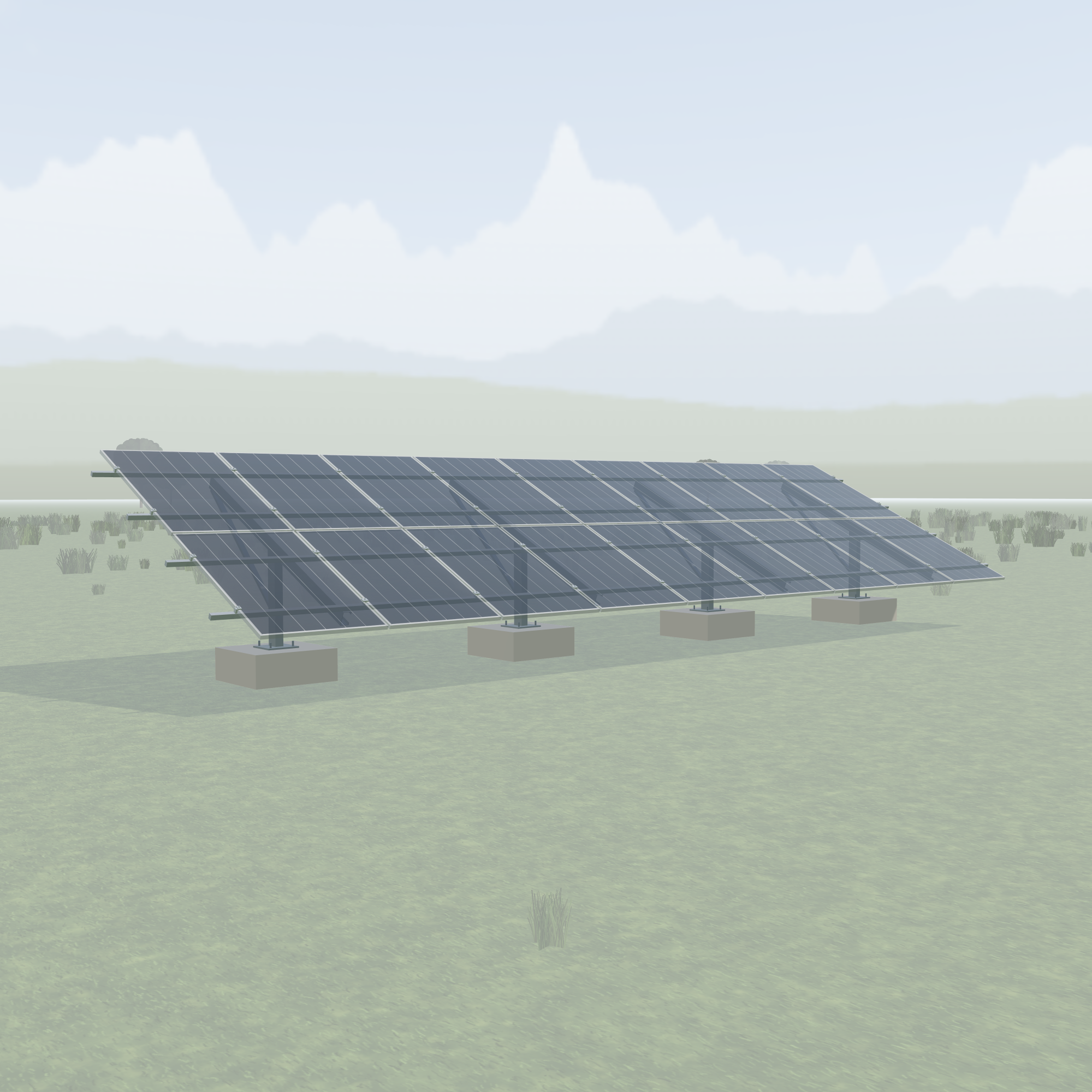

| 2x9 | 18 | 10.800 mm | 4 | 2.800 mm |
| 2x10 | 20 | 12.000 mm | 5 | 2.700 mm |

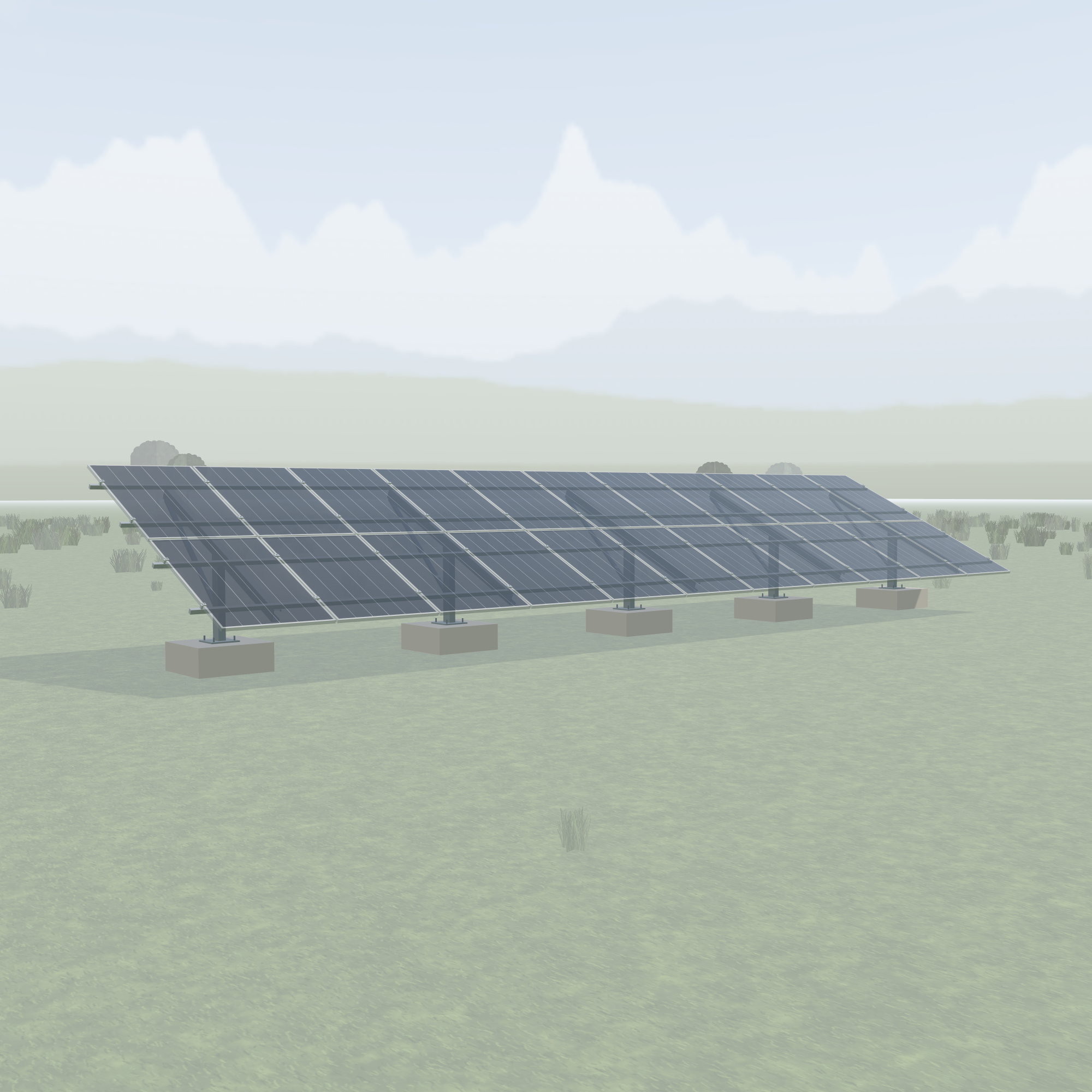

| 2x11 | 22 | 12.900 mm | 5 | 2.800 mm |

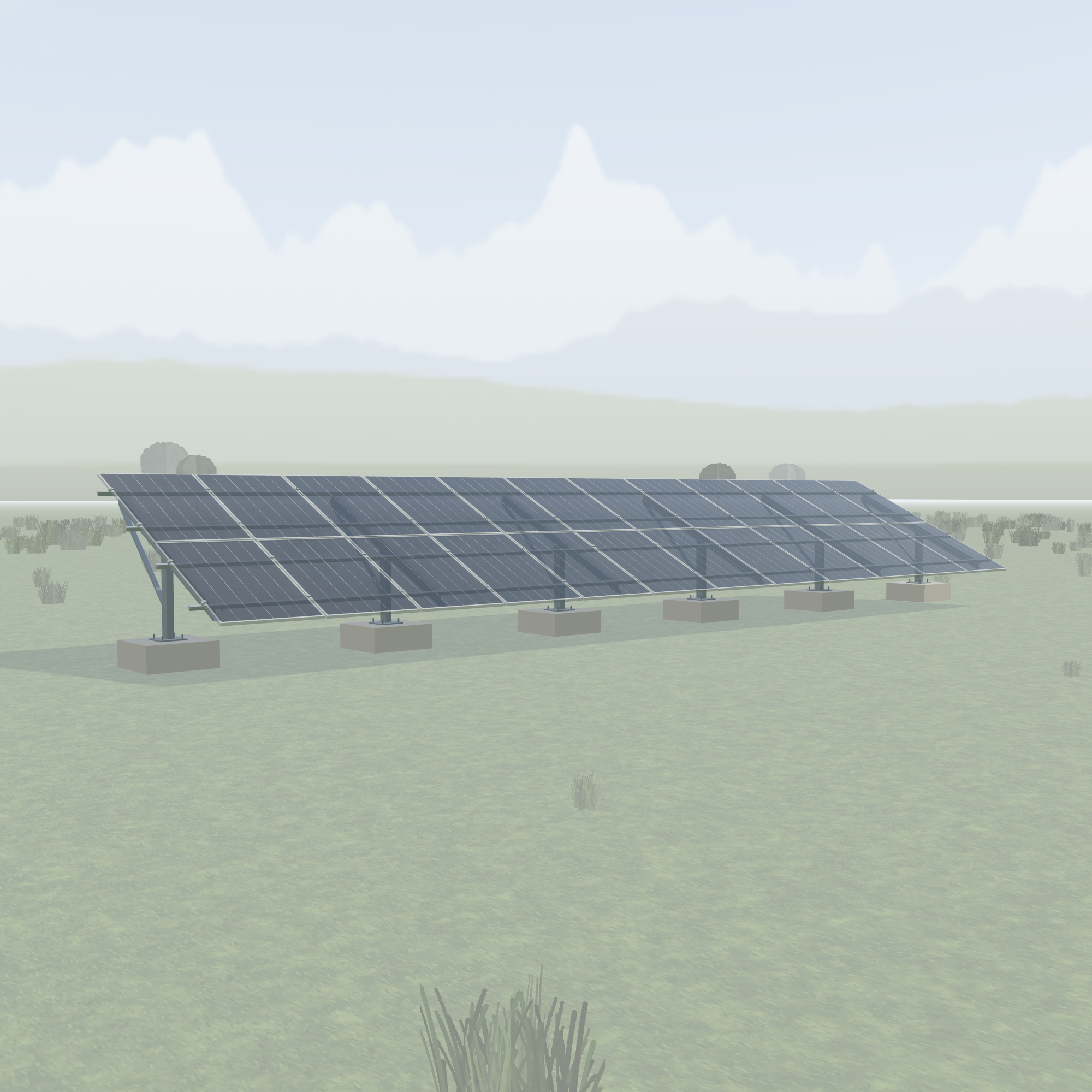

| 2x12 | 24 | 14.100 mm | 6 | 2.700 mm |

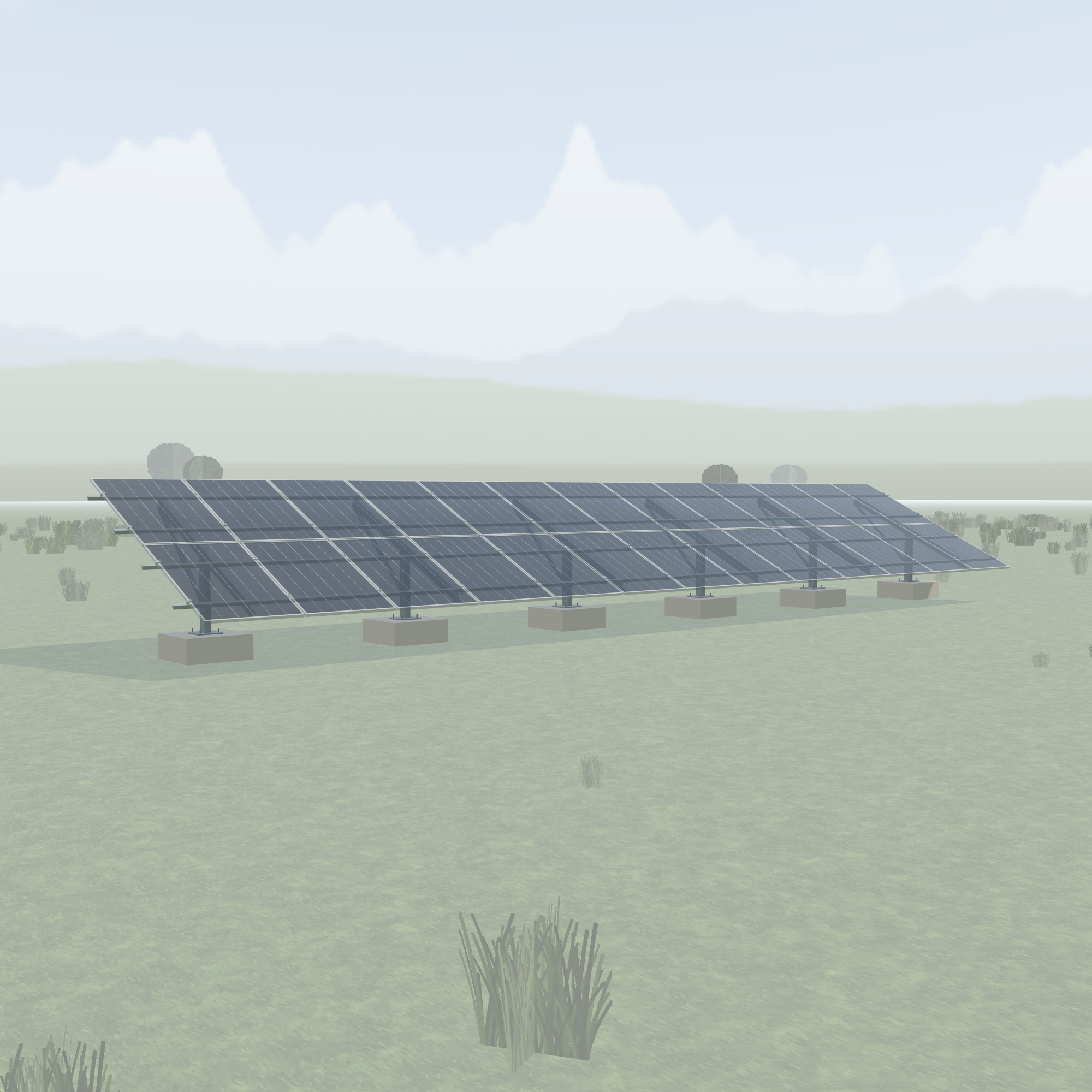

| 2x13 | 26 | 15.300 mm | 6 | 2.700 mm |

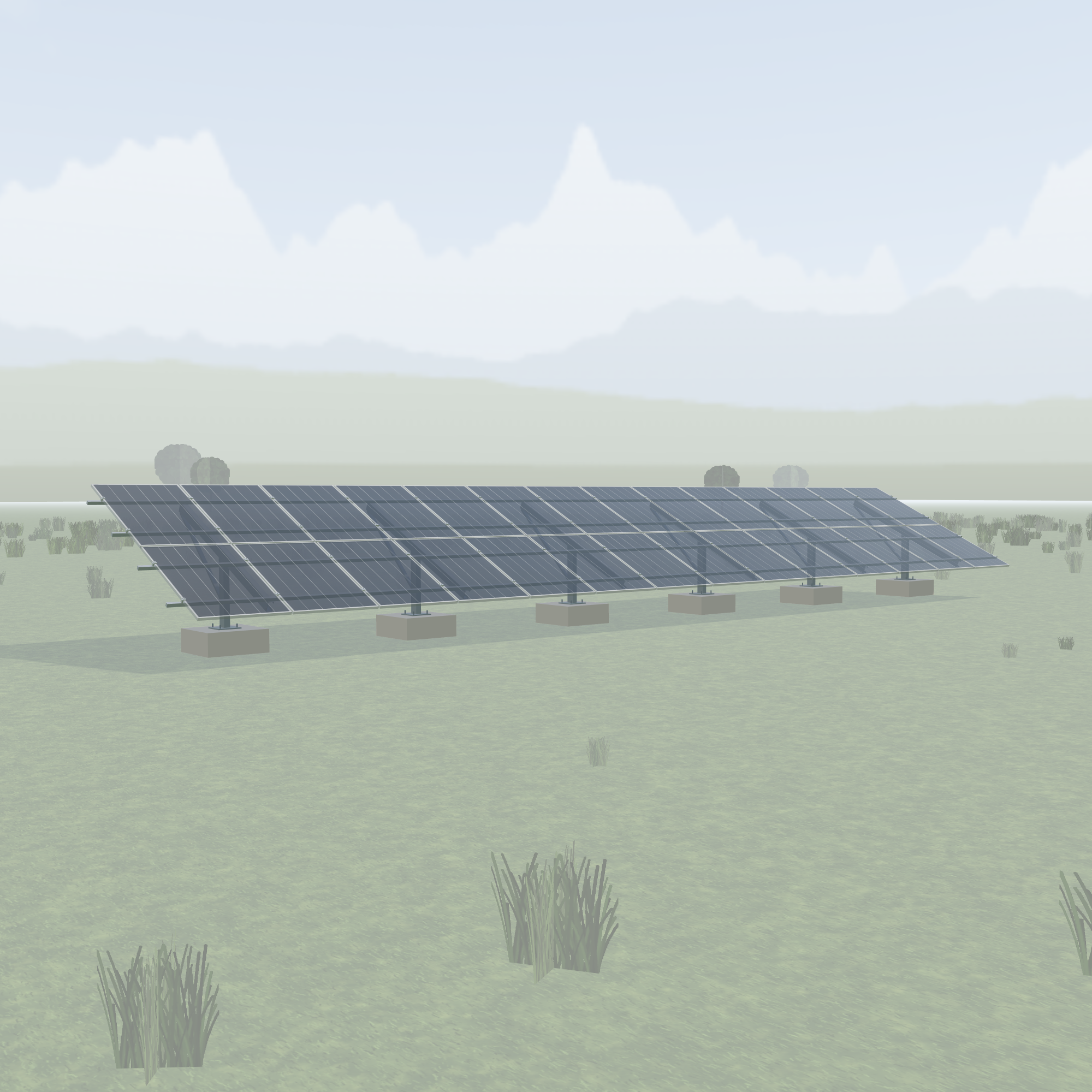

| 2x14 | 28 | 16.500 mm | 6 | 2.800 mm |

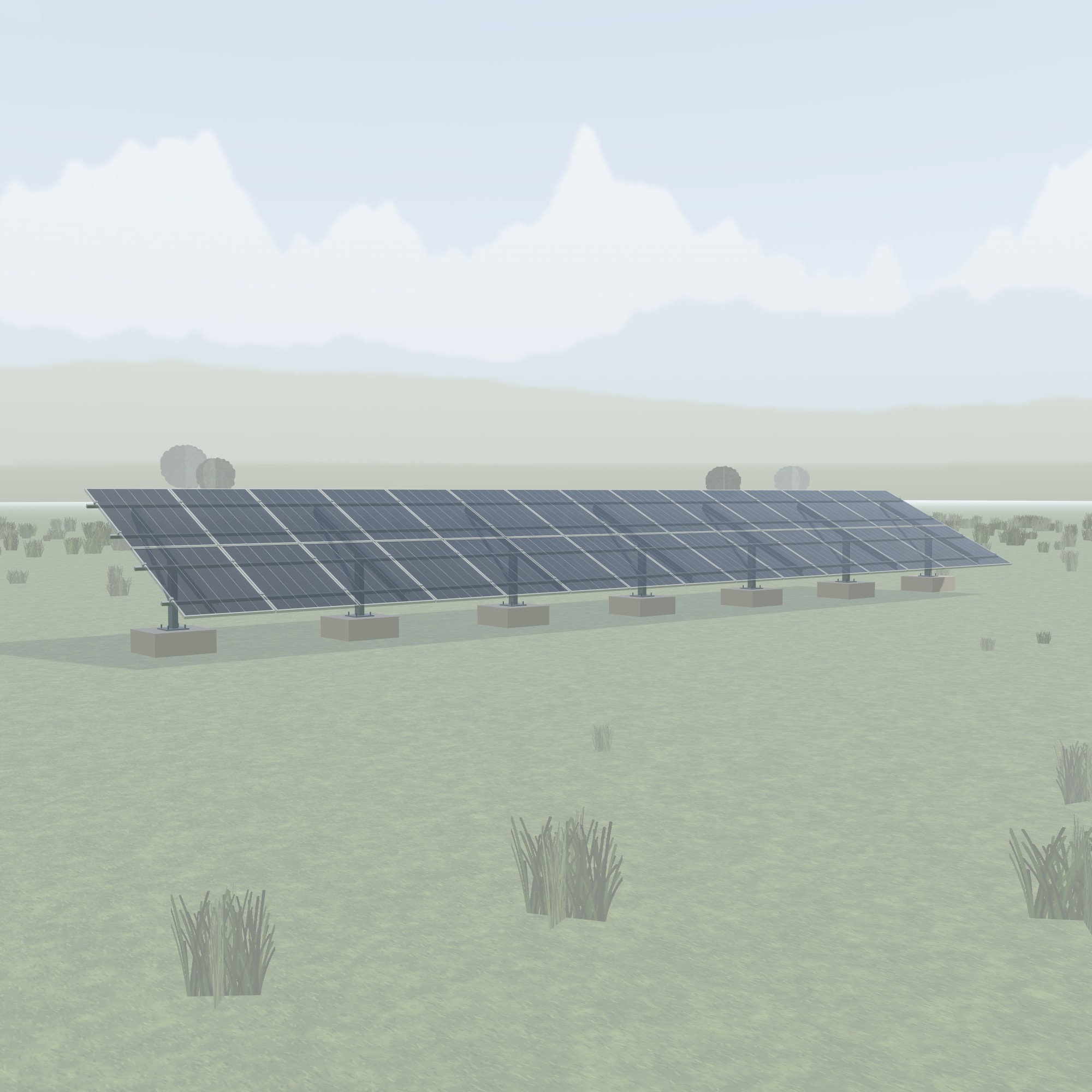

| 2x15 | 30 | 17.500 mm | 7 | 2.700 mm |

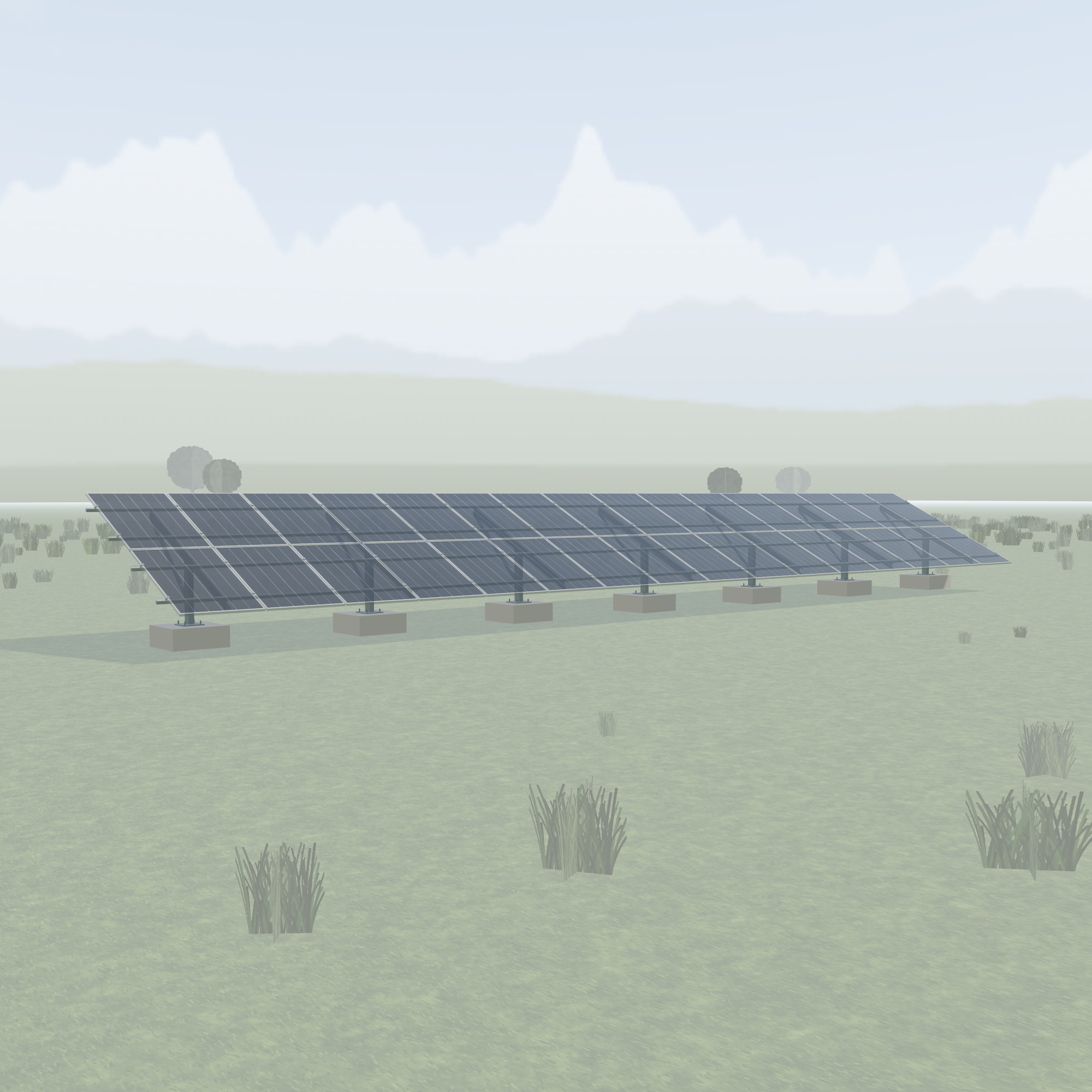

| 2x16 | 32 | 18.700 mm | 7 | 2.800 mm |

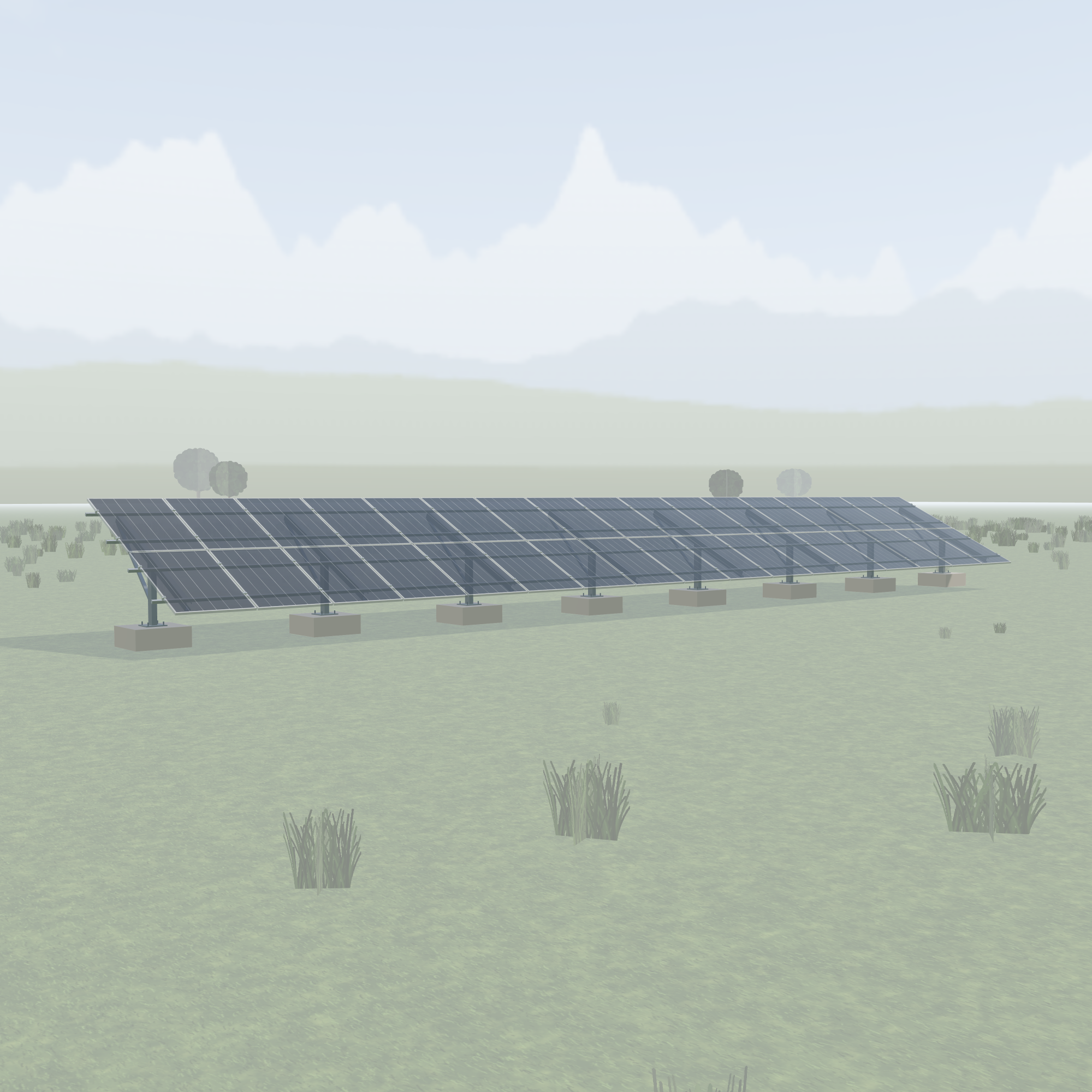

| 2x17 | 34 | 19.900 mm | 8 | 2.700 mm |

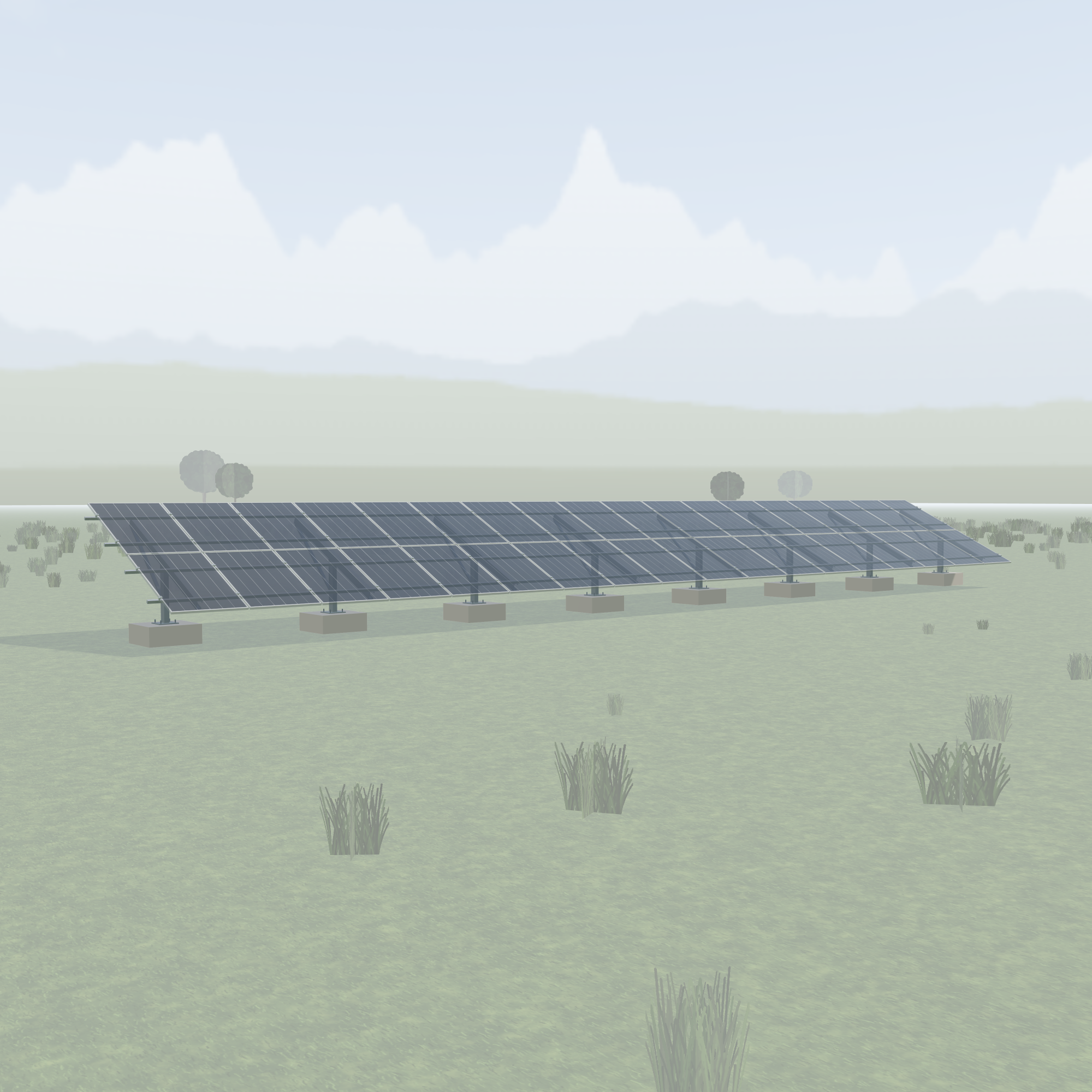

| 2x18 | 36 | 21.100 mm | 8 | 2.800 mm |

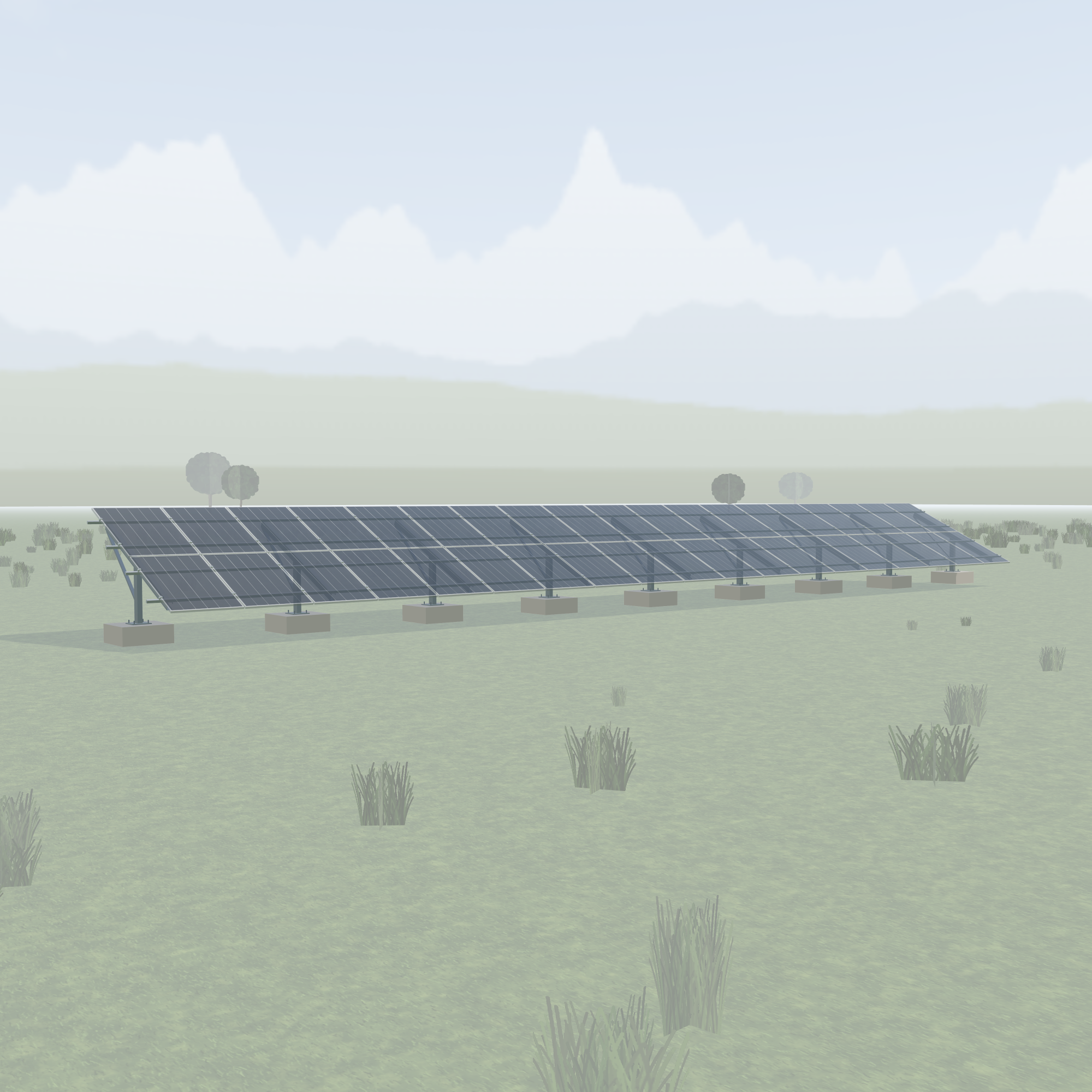

| 2x19 | 38 | 22.300 mm | 9 | 2.700 mm |

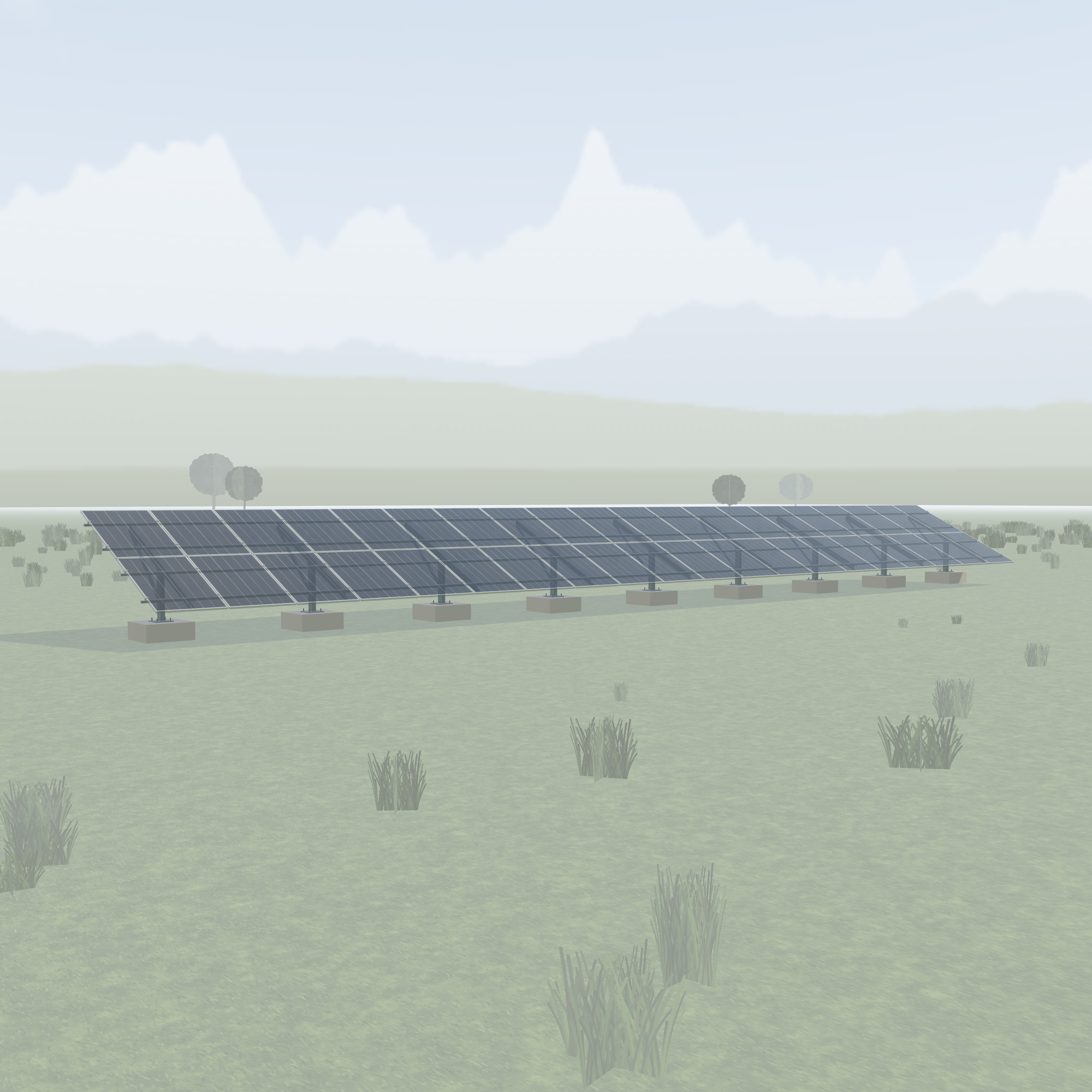

| 2x20 | 40 | 23.200 mm | 9 | 2.700 mm |

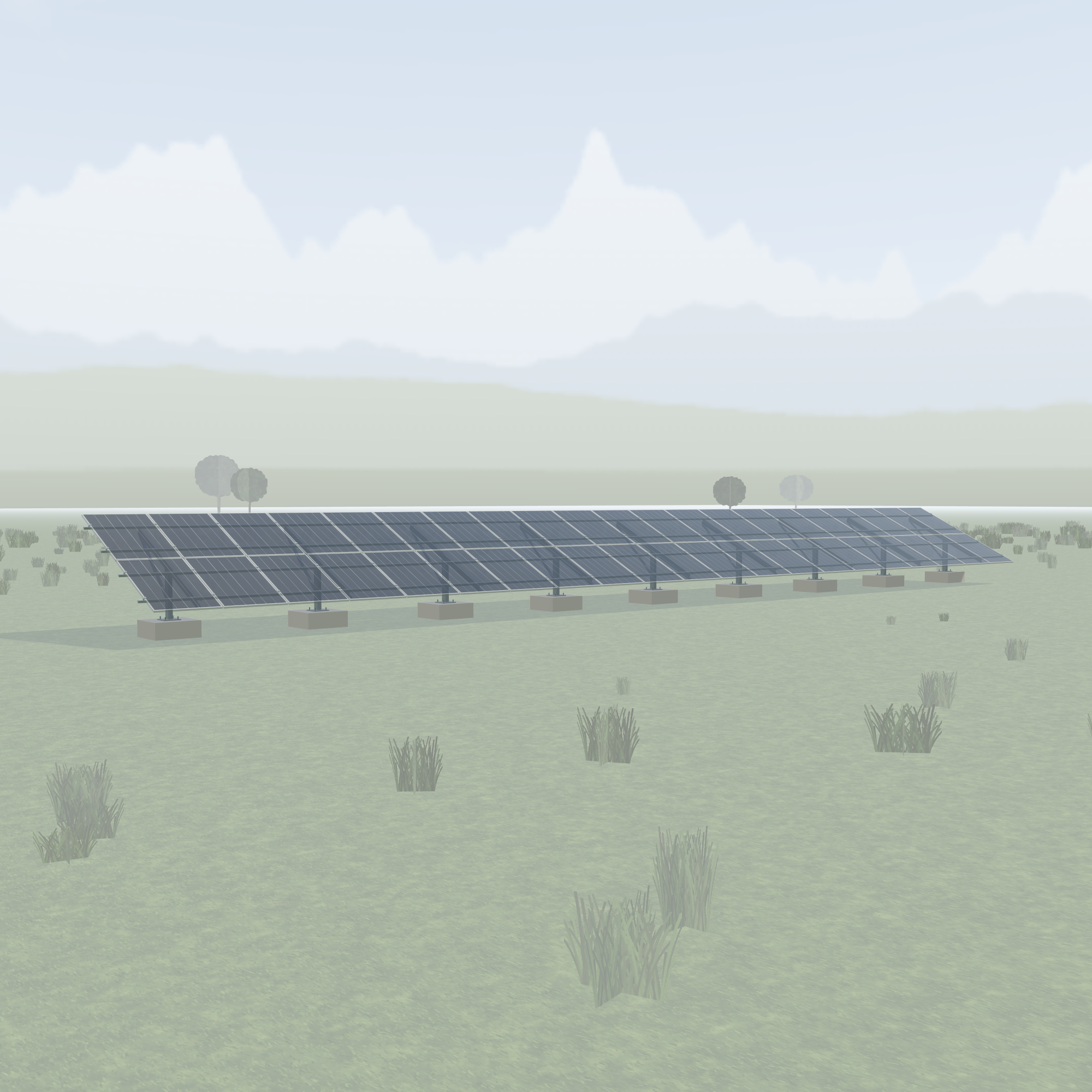

| 2x21 | 42 | 24.400 mm | 9 | 2.800 mm |

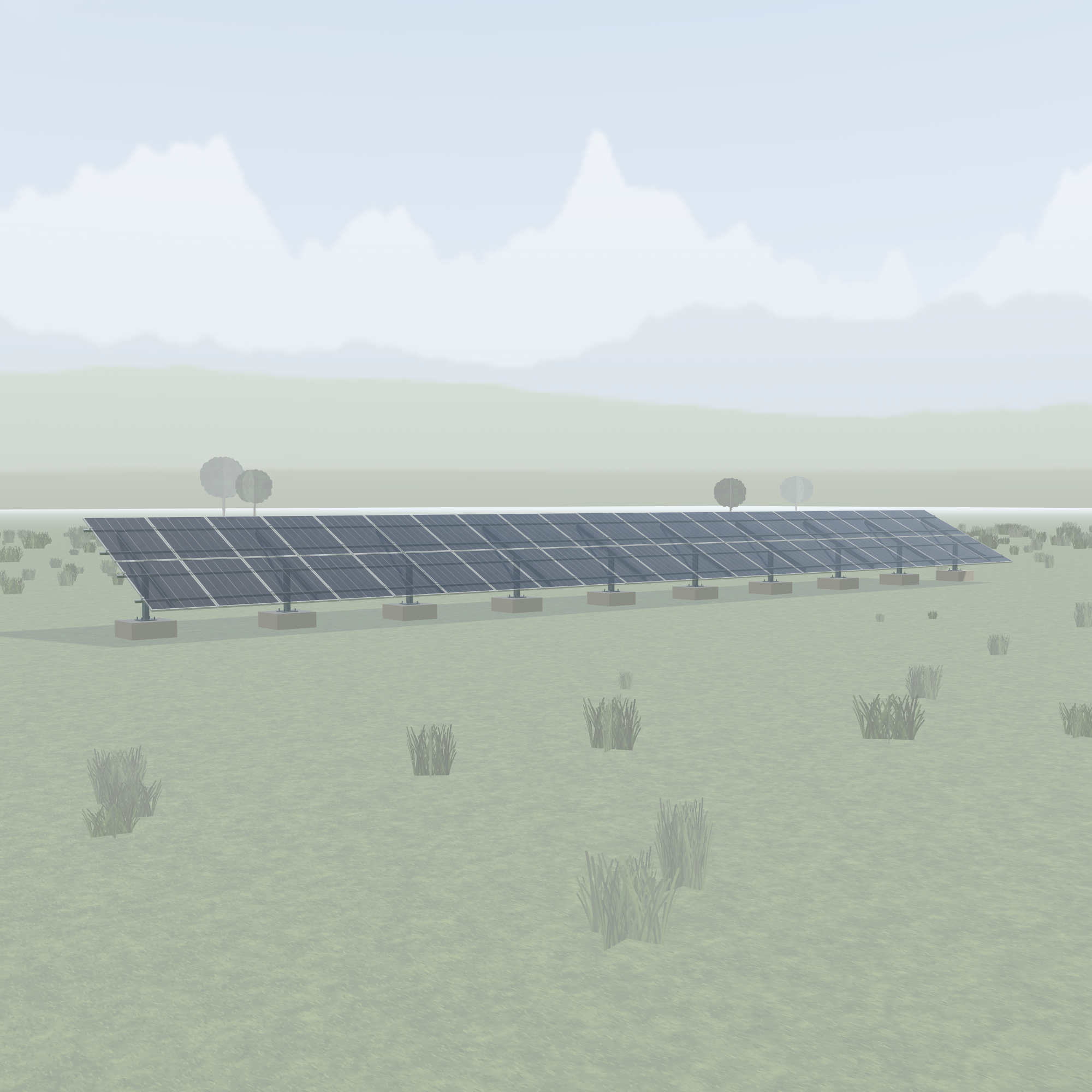

| 2x22 | 44 | 25.600 mm | 10 | 2.700 mm |
